一、 天輪修復步驟
1、運輸：
天輪整體重5噸左右，2.8米X 2米，整個運輸過程需保護好天輪及軸承，不得損壞。
2、記號標記：
標記各零部件的位置關系，并拍照做好記號，以方便后續的裝配。
3、拆卸：
拆卸滾動軸承，卡環，銅瓦，固定輪及天輪的油管和其他附件，清表面油污垢，進一步清除天輪和其他零部件的鐵銹，油脂等，天輪進行噴吵處理。
4、檢查：
銅瓦磨損情況，天輪變形情況，天輪內孔磨損情況，主軸磨損情況，并用超聲波探傷檢查主軸內部。
5、修復：見方案
6、裝配達圖，裝配后天輪動作靈活，無卡阻及異常噪音。
7、重新配油管，并加潤滑油，保證油路通暢，各出油點出油。
8、靜平衡實驗。
9、涂裝：
10、吊裝及運輸
二、 天輪修復方案
1、建議更換磨損達到10mm以上的銅瓦，如磨損小于10mm，則銅瓦外圓內
徑需做標記，并按照標準尺寸適配后續的軸外徑及天輪內孔，銅瓦尺寸盡量統一。
2、天輪變形天于10mm，則需整形處理，直到變形小于10mm。
3、天輪內孔磨損嚴重，需加工掉疲勞層，堆焊修復，天輪內孔加工尺寸與
軸瓦的尺寸相配，并標記天輪和軸瓦，記錄天輪和軸瓦的對應關系。
4、主軸內部無缺陷，上車床加工掉表面的疲勞層，進行熱保護堆焊，而后
加工，外圓尺寸根據銅瓦內孔的尺寸確定。（如果主軸內部有缺陷，且
缺陷較大，主軸需新制。）
5、 清洗滾子軸承，通天輪的油孔。

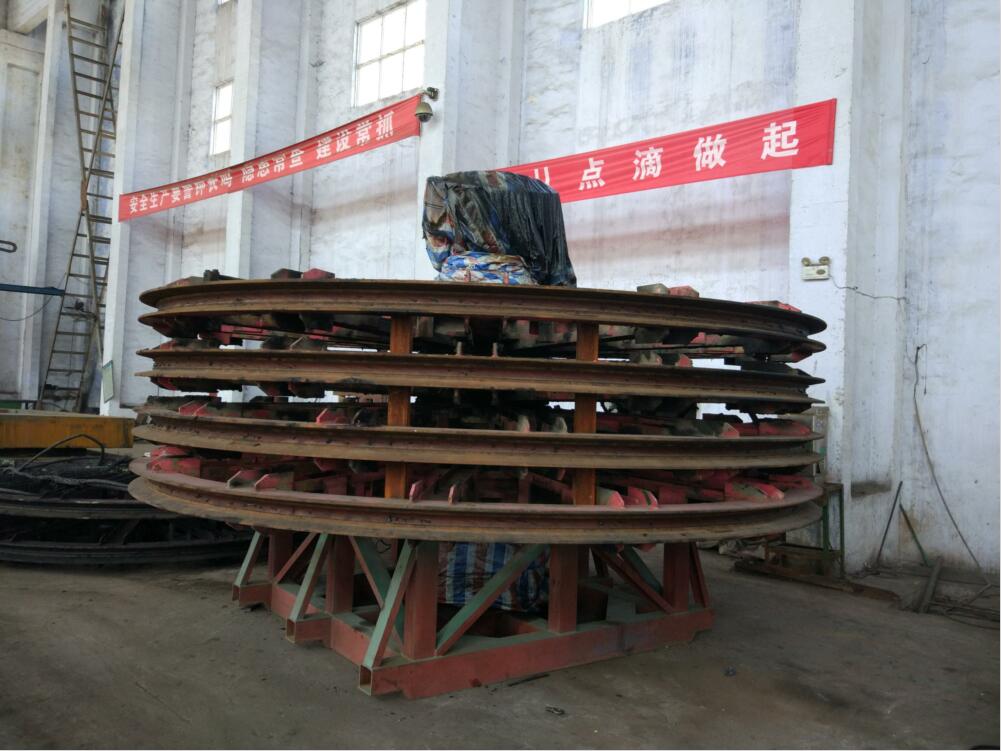

修復前：

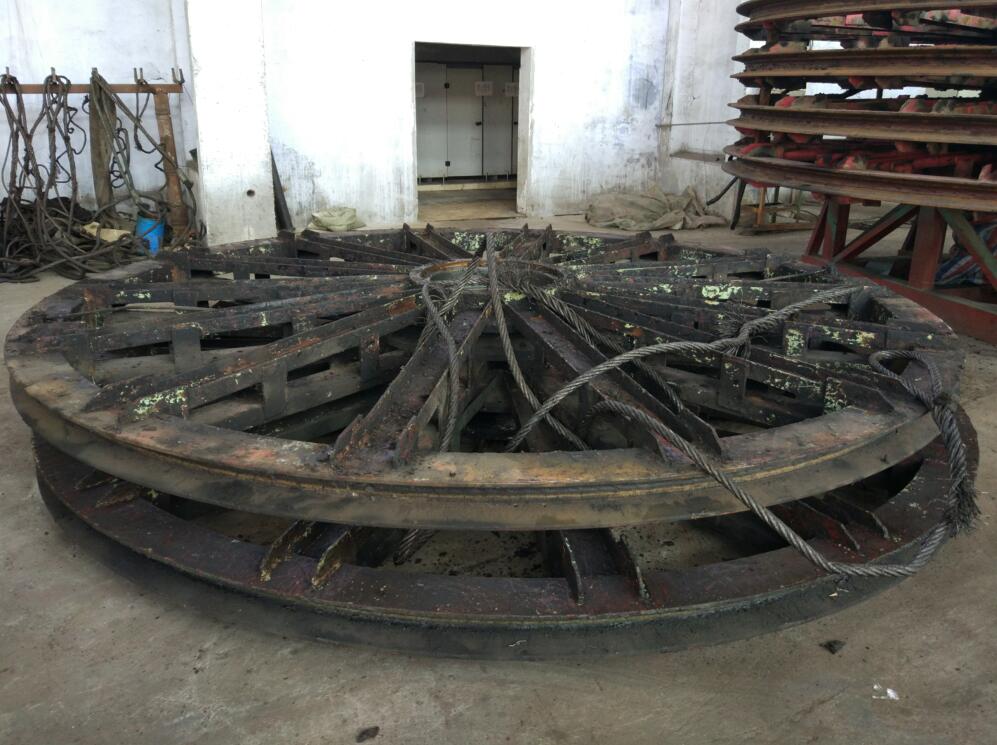

修復中：

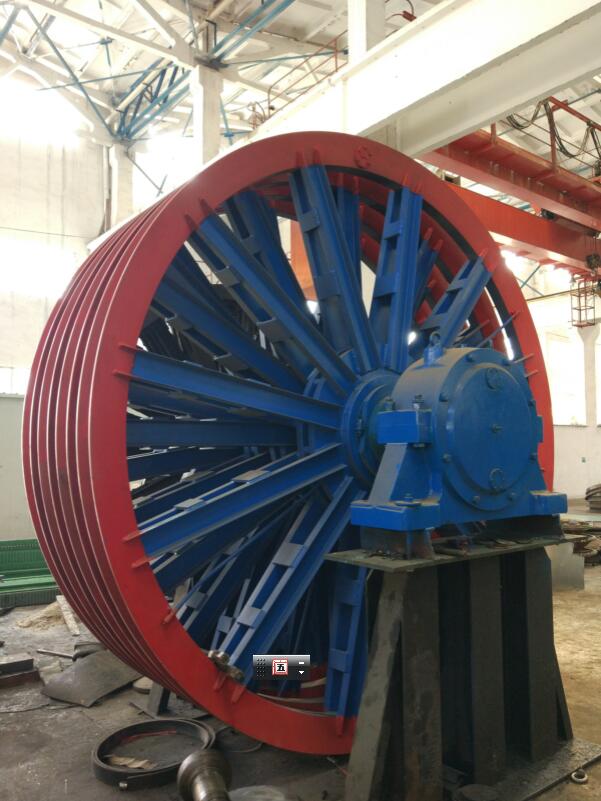

修復后：
